Thang tải hàng dùng tời điện 300kg 500kg 750kg 1000kg 5 stops

Thang tải hàng dùng tời điện tải trọng 300kg, 1 tấn đến 5 tấn là một trong những loại thang nâng khá gần gũi với cuộc sống con người chúng ta ngày nay. được ứng dụng khá rộng rãi trong các ngành nghề như:

Trong các hộ gia đình: Thang nâng hàng được ứng dụng như các thang máy trong các tòa nhà cao tầng, làm thang nâng hàng vận chuyển các hàng hóa trong các nhà hàng khác sạn….

Trong lĩnh vự xây dựng: Thang tải hàng dùng làm tời vật liệu trong quá trình thi công Thang máy nâng hàng – Vận thăng nâng hàng……

Trong Lĩnh vực sản xuất: Thang nâng hàng chủ yếu là các loại thang có tải trọng cao từ 1 tấn đến hàng chục tấn. Thang đước dùng để vận chuyển các nguyên vật liệu phục vụ cho sản xuất, vận chuyển các thiết bị máy móc như vận chuyển xe nâng, oto…… lên các mặt bằng khác nhau.

Cấu tạo thang tải hàng dùng tời điện

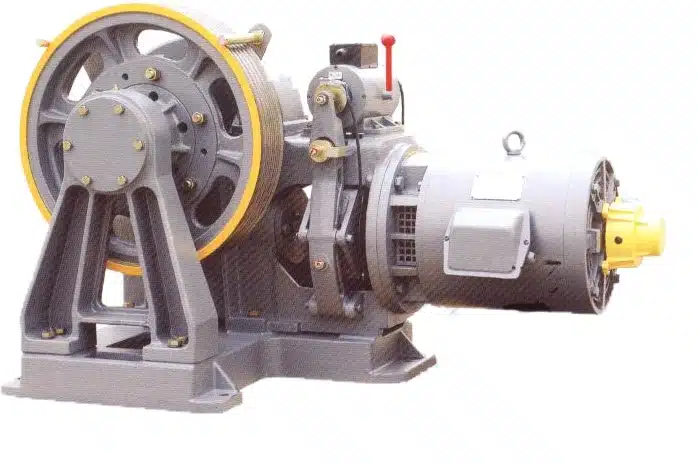

Thang tải hàng dùng tời điện cấu tạo gồm hệ thống tời điện có công suất từ 1HP đến 5HP và có thể lớn hơn tùy theo thiết kế tải trọng của thang nâng hàng. Tời điện được sử dụng cho thang nâng hàng của các hãng như: Mitsubishi, Menden, Hitachi, Toshiba, Nippon, Kabuchi  có xuất xứ nhập khẩu từ Nhật Bản có tuổi thọ và độ an toàn cao.

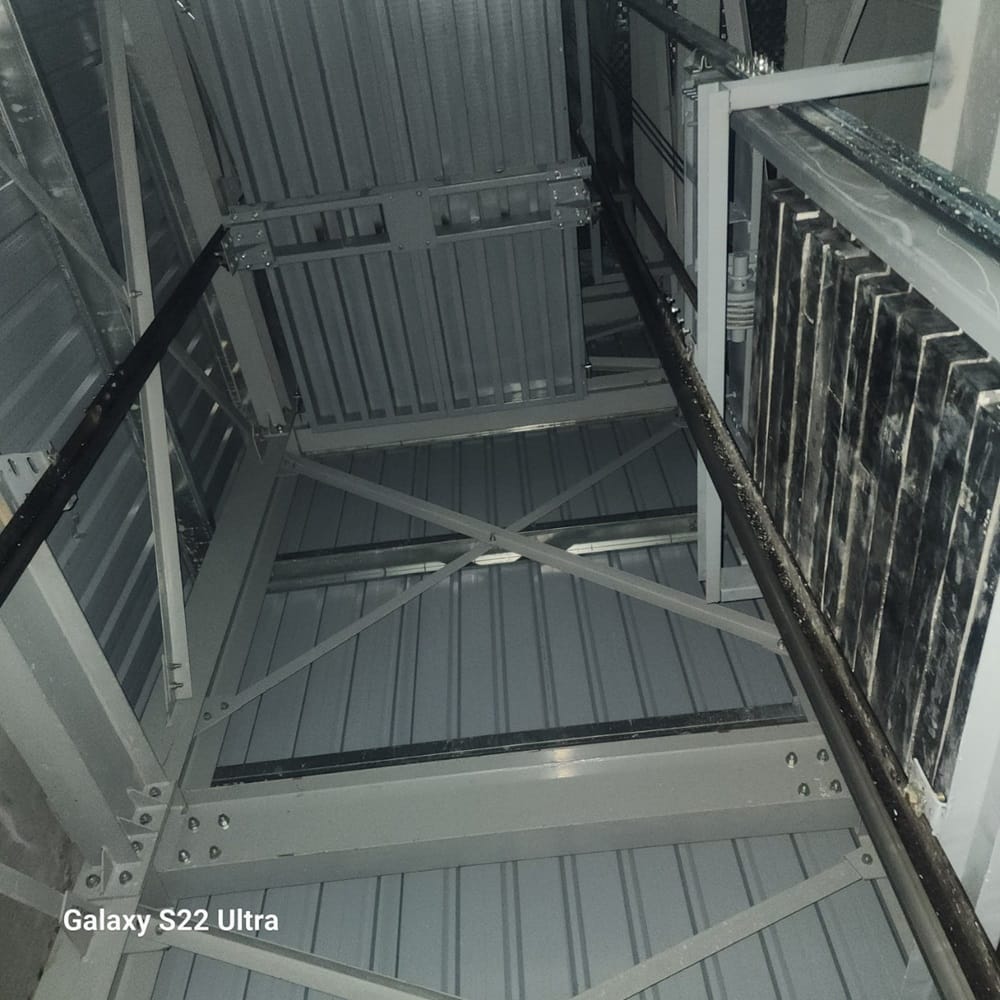

Tời điện được đặt trên đỉnh một hệ khung thang tời được tổ hợp từ các loại thép hình U, V, I, H…..Tời điện dùng để keo ca bin chạy trong khung thang lên xuống thông qua dây cáp tời được nối với hệ thống đối trọng. Với những thang nâng hàng có tải trọng vài trăm kg thì không có sử dụng đối trọng.

Ca bin thang tải hàng dùng tời điện

Ca bin thang tải hàng dùng tời điện được thiết kế chắc chắn với các yêu cầu kỹ thuật an toàn cao như:

Hệ thống cửa cuốn hoặc cửa xếp tùy theo yêu cầu của nhà đầu tư. Hệ thống cửa bảo vệ an toàn cho người và hàng hóa trong quá trình vận chuyển.

Hệ thống con lăn tỳ trên các thanh ray giảm thiểu khả năng rung lắc, nghiêng trong quá trình vận chuyển gậy hư hỏng hàng hóa thiết bị trong khi vận chuyển.

Hệ thống phanh an toàn đước gắn trên ca bin của thang để phòng trường hợp các sự cố xảy ra nhứ mất điện đứt cáp…. nên luôn bảo đảm an toàn tuyết đối cho người và hàng hóa.

Hệ thống tủ điện điều khiển và nút bấm các tầng cho thang nâng hàng: Tử điều khiển là bộ não dùng để điều khiển thang nâng lên xuống tùy theo mục đích của người sử dụng thông qua các nút bấm.

Ưu điểm của thang tải hàng dùng tời điện

Thang nâng hàng dùng tời điện có kết cấu đơn gian nên giá thành không cao.

Thang nâng có kết cấu đơn gian nên sửa chữa bảo dưỡng không phức tạp, không yêu cầu kỹ thuật cao, một người bình thường chỉ cần nói sơ qua là có thể làm được.

Thang tải hàng dùng tời điện có ưu điểm nổi trội hơn các loại Thang máy thủy lực – Công ty Nam Việt thang nâng có chiều cao nâng lên đến 30 mét.

Tốc độ nâng có thể điều chỉnh lên cao từ 3-6m/phút tùy theo tải trọng của thang nâng mà có tốc độ phù hợp.

Hệ thống điều khiển dùng biến tần được lập trình điều khiển theo yêu cầu nhà đầu tư, nên dễ dàng điều khiển.

Đối với thang nâng có tải trọng từ vài tấn trở lên thang đước thiết kế thêm hệ thống đối trọng nên vận hành êm, mượt mà không gây tiếng ồn

Thang tải hàng thủy lực với thang tải hàng dùng tời điện

Vẫn là thang tải hàng dùng tời điện nhưng khi chuyển qua cơ chế nâng hàng bằng động cơ điện thủy lực chúng tôi nhận thấy có một số điểm khác biệt so với thang tải hàng dùng tời điện như sau:

Cấu tạo thang tải hàng dùng tời điện với Thang tải hàng bằng động có thủy lực

Cấu tạo thang tải hàng dùng tời điện

Thang tải hàng dùng tời điện là một hệ thống cơ khí – điện khá phổ biến trong các nhà máy, kho hàng hoặc tòa nhà công nghiệp. Bạn đã tóm tắt rất chính xác: hệ thống gồm hai phần chính là hệ thống kết cấu thép (cung cấp khung đỡ và hướng dẫn) và hệ thống truyền động (đảm bảo chuyển động an toàn). Để giúp bạn hình dung rõ hơn, tôi sẽ giải thích ngắn gọn từng phần và cung cấp một sơ đồ minh họa đơn giản dưới dạng HTML (sử dụng SVG để vẽ diagram). Nếu bạn cần thêm chi tiết, chỉnh sửa, hoặc một phiên bản tương tác, hãy cho tôi biết!

Giải thích chi tiết cấu tạo

1. Hệ thống kết cấu thép (Steel Structure System):
   • Khung thang: Làm từ thép chịu lực, tạo thành giếng thang (shaft) để cabin di chuyển.
   • Sàn nâng (Lifting Platform): Phần sàn cabin chứa hàng hóa, thường có lưới bảo vệ hoặc lan can.
   • Ray dẫn hướng (Guide Rails): Các thanh ray thẳng đứng giúp cabin di chuyển ổn định, tránh rung lắc.
   • Cửa tầng (Floor Doors): Cửa tại mỗi tầng để tiếp cận cabin, thường có khóa liên động an toàn.
   • Cửa cabin (Cabin Doors): Cửa trên cabin, đồng bộ với cửa tầng để ngăn chặn tai nạn.
2. Hệ thống truyền động (Transmission System):
   • Động cơ tời (Hoist Motor): Động cơ điện cung cấp lực kéo, thường là loại không đồng bộ hoặc servo.
   • Hộp số giảm tốc (Reduction Gearbox): Giảm tốc độ động cơ để tăng mô-men xoắn, đảm bảo chuyển động mượt mà.
   • Dây cáp (Cables): Dây thép chịu lực cao, kết nối cabin với tang cuốn.
   • Tang cuốn cáp (Cable Drum): Trống cuốn cáp, quay bởi động cơ để nâng/hạ cabin.
   • Phanh an toàn (Safety Brake): Phanh cơ khí hoặc điện từ, kích hoạt khi mất điện hoặc quá tốc độ để dừng khẩn cấp.
   • Tủ điều khiển (Control Cabinet): Bộ điều khiển PLC hoặc relay, quản lý tín hiệu từ nút bấm, cảm biến, và đảm bảo an toàn (như phát hiện quá tải).

Hệ thống hoạt động bằng cách động cơ quay tang cuốn, kéo cáp để di chuyển cabin dọc theo ray dẫn hướng. Các thiết bị an toàn như cảm biến giới hạn, phanh dự phòng đảm bảo vận hành ổn định, tránh rơi tự do.

Cấu tạo Thang tải hàng thủy lực

Thang tải hàng thủy lực – giải pháp nâng hạ hàng hóa thông minh và an toàn – được xây dựng từ ba hệ thống cốt lõi: cơ khí (với cabin, khung chịu lực, ray dẫn hướng và mặt bàn nâng), thủy lực (bao gồm bơm, bể chứa dầu, xi-lanh, piston cùng van điều khiển) và điện điều khiển (tích hợp động cơ điện, tủ điều khiển và bảng mạch). Các bộ phận này phối hợp nhịp nhàng, khai thác áp lực dầu để đẩy piston nâng cao cabin, mang đến quá trình vận chuyển hàng hóa thẳng đứng ổn định, hiệu quả và giảm thiểu rủi ro trong môi trường công nghiệp.

Cơ chế vận hành và điều khiển của hai loại thang tải hàng

Thang tải hàng dùng tời điện làm theo mô hình thang máy với các chức năng nâng hạ bằng việc kéo cáp nâng hạ cabin thang, nếu làm theo xu hướng đơn giản nhất nó còn có tên gọi khác đó là thang tời hàng, nếu làm có đối trọng thì gọi là thang tải hàng. trong các chung cư, toàn nhà cao tầng thì được gọi là thang máy tải hàng.

Hệ thống điều khiển thang tải hàng – thang tời hàng – thang máy tải hàng thường dùng hệ thống điều khiển của thang máy nên sản phẩm này rất hoàn thiện về mặt chức năng sử dụng và vận hành.

Thang tải hàng thủy lực có cơ chế nâng hạ bằng động cơ thủy lực bơm dầu thủy lực tạo ra áp suất đẩy xi lanh lên cao, về cơ bản đây là chiếc thang có mức tải rất lớn cả về kích thuớ và tải trọng nâng.

Ưu điểm và nhược điểm của hai loại thang tải hàng

Ưu điểm:

• Thang tải hàng dùng tời điện có độ hoàn thiện cao và công nghệ ổn định do đã phát triển lâu năm.
• Có thể lắp cho công trình nhiều tầng, từ 3 tầng đến vài chục tầng, tùy theo yêu cầu cụ thể.

Nhược điểm:

• Cần thi công hố pit và buồng máy có chiều cao tối thiểu khoảng 3.900 mm.
• Phải làm khung lắp đặt cho thang, khiến chi phí xây dựng và lắp đặt tăng lên.

Ưu điểm của thang tải hàng thủy lực

• Lắp đặt đơn giản, thi công nhanh.
• Hệ thống nâng mạnh mẽ, phù hợp cho tải trọng lớn.
• Không cần làm hố pit và không bắt buộc phải làm khung thang, giảm chi phí xây dựng.
• Dễ tùy chỉnh kích thước theo yêu cầu, linh hoạt hơn so với thang dùng tời điện.
• Có thể lắp ở nhiều loại địa hình và vị trí hơn so với thang tải dùng tời.

Nhược điểm

• Hạn chế về số điểm dừng: thường tối ưu với 2 điểm dừng; có thể làm 3–4 điểm dừng nhưng chi phí sẽ tăng và tính cạnh tranh so với thang dùng tời điện giảm.

Khuyến nghị lựa chọn thang tải hàng dùng tời điện hay thang tải hàng thủy lực

1. Nếu công trình có nhiều điểm dừng hoặc nhiều tầng (ví dụ > 4–5 tầng)

• Chọn thang tải hàng dùng tời điện.
• Lý do: hoạt động hiệu quả với nhiều tầng/điểm dừng, dễ đạt được chiều cao lớn, vận hành ổn định cho các tòa nhà cao tầng.

2. Nếu ưu tiên lắp đặt nhanh, chi phí xây dựng thấp, hoặc không thể làm hố pit

• Chọn thang tải hàng thủy lực.
• Lý do: không cần hố pit hay khung phức tạp, lắp đặt đơn giản, tiết kiệm chi phí xây dựng.

3. Nếu cần nâng tải trọng lớn hoặc yêu cầu kích thước khung/bao tải linh hoạt

• Nên cân nhắc thang thủy lực.
• Lý do: nâng mạnh mẽ, dễ tùy chỉnh kích thước hơn thang dùng tời.

4. Nếu muốn tiết kiệm chi phí ban đầu cho thiết bị khi có nhiều điểm dừng và công trình cao tầng

• Thang dùng tời thường có lợi thế về giá và hiệu quả với nhiều điểm dừng.

5. Nếu công trình có địa hình, vị trí lắp đặt khó khăn (ví dụ nền không thuận lợi, hoặc vị trí ngoài trời/không thể làm hố pit)

• Thang thủy lực phù hợp hơn vì tính linh hoạt về vị trí lắp đặt.

6. Về bảo trì và vận hành

• Thang dùng tời: công nghệ lâu đời, dễ tìm dịch vụ bảo trì, phụ tùng phổ biến.
• Thang thủy lực: hệ thống bơm và dầu cần bảo dưỡng định kỳ; chú ý kiểm tra rò rỉ dầu và hệ thống thủy lực.

Tóm tắt ngắn

• Chọn thang dùng tời điện nếu: nhiều tầng/điểm dừng, cần chiều cao lớn, ưu tiên hệ thống truyền thống và dễ bảo trì.
• Chọn thang thủy lực nếu: không thể/không muốn làm hố pit, cần lắp nhanh, muốn kích thước và tải trọng linh hoạt, hoặc lắp ở vị trí khó.

Nếu bạn muốn, cung cấp thêm một số thông tin để tôi tư vấn cụ thể hơn:

• Số tầng/điểm dừng
• Tải trọng cần nâng (kg)
• Khả năng làm hố pit và buồng máy (có/không)
• Vị trí lắp đặt (trong nhà/ngoài trời; nền có thuận lợi không)
• Ngân sách dự kiến
